Fleksibelt kretskort er en slags trykt krets laget av fleksibelt isolasjonsmateriale, som har mange fordeler som stive kretskort ikke har.

Den kan bøyes, vikles og brettes fritt, kan ordnes vilkårlig i henhold til kravene til romlig utforming, og kan bevege seg og utvide seg fritt i tredimensjonalt rom, for å oppnå integrering av komponentmontering og ledningsforbindelse.

De viktigste råvarene til FPC

1. Underlag

1) Selvklebende base

Det klebende underlaget består hovedsakelig av tre deler: kobberfolie, lim og PI. Det finnes to typer enkeltsidige underlag og dobbeltsidige underlag. Materialet med kun én kobberfolie er et ensidig substrat, og materialet med to kobberfolier er dobbeltsidig substrat.

2) Limfritt underlag

Det limfrie underlaget er et underlag uten klebelag. Sammenlignet med det ordinære limsubstratet mangler det midtre klebelaget, og det er kun sammensatt av kobberfolie og PI, som er tynnere enn limsubstratet. , bedre dimensjonsstabilitet, høyere varmebestandighet, høyere bøyemotstand, bedre kjemisk motstand og andre fordeler, har nå blitt mye brukt.

3) Kobberfolie: For tiden har tykkelsen på vanlig kobberfolie følgende spesifikasjoner, 1OZ, 1/2OZ, 1/3OZ, og nå introduseres en tynnere kobberfolie med en tykkelse på 1/4OZ, men dette materialet er brukes for tiden i Kina, og den brukes i ultratynne tynne veiprodukter (linjebredde og linjeavstand på 0.05MM og lavere). Etter hvert som kundenes krav blir høyere og høyere, vil materialer med denne spesifikasjonen bli mye brukt i fremtiden.

2. Dekkfilm

Den består hovedsakelig av tre deler: frigjøringspapir, lim og PI. Til slutt er det bare lim og PI igjen på produktet. Slipppapiret vil bli revet av under produksjonsprosessen og vil ikke lenger bli brukt. ).

3. Stivere

Det er et spesifikt materiale for FPC og brukes i en spesifikk del av produktet for å øke støttestyrken og gjøre opp for den "myke" egenskapen til FPC.

De vanligste forsterkende materialene er som følger:

1) FR4-avstivning: Hovedkomponentene er glassfiberduk og epoksyharpikslim, som er det samme som FR4-materialet som brukes i PCB;

2) Stålplate Stifter: sammensetningen er stål, som har sterk hardhet og støttestyrke;

3) PI Stifter: Det samme som dekkfilmen, den består av PI og selvklebende slipppapir, men PI-laget er tykkere, og kan produseres i proporsjoner fra 2MIL til 9MIL.

4. Andre hjelpemidler

1) Rent lim: Denne selvklebende filmen er en termoherdende akryllimfilm som består av beskyttende papir/frigjøringsfilm og et lag med lim, hovedsakelig brukt til lagdelte plater, fleksible og stive plater, og FR -4/Stålplateforsterkningsplater , spille en rolle i bindingen.

2) Elektromagnetisk beskyttelsesfilm: lim den på brettoverflaten for skjerming.

3) Ren kobberfolie: kun sammensatt av kobberfolie, hovedsakelig brukt til hulplateproduksjon.

Type FPC

FPC-typer har følgende 6 distinksjoner:

A. Enkelt panel: bare én side har linjer.

B. Dobbeltsidig: Det er linjer på begge sider.

C. Hulplate: også kjent som vindusplate (vindu som åpnes med fingerflate).

D. Lagdelt bord: linjer på begge sider (separate).

E. Flerlagsplate: mer enn to lag med linjer.

F. Rigid-flex plate: et produkt som kombinerer Flex board og Rigid board.

Fleksibel PCB STABLE OPP

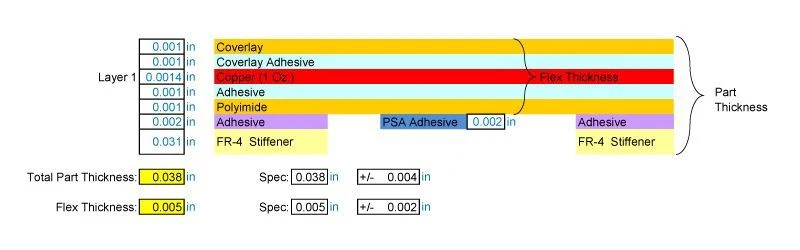

1-lags Flex PCB med valgfrie FR-4-avstivninger og PSA

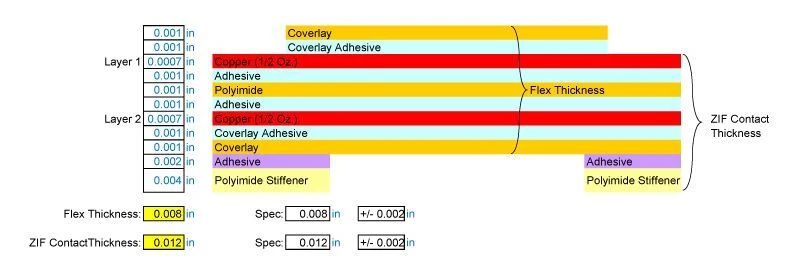

2 Layer Flex Circuit med ZIF kontaktfingre

Flerlags fleksibelt PCB(FPC) laminerer lagene som ovenfor
