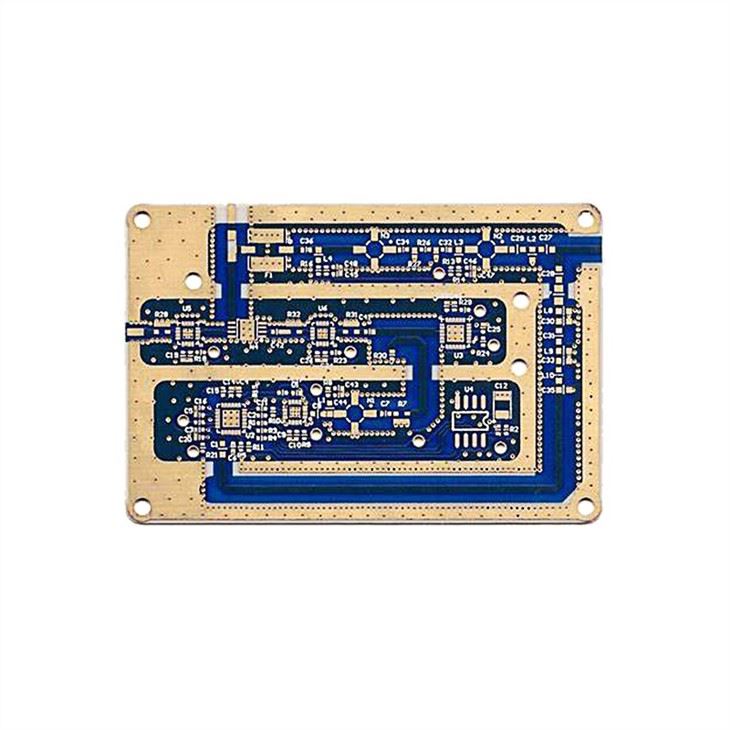

5G høyfrekvent PCB-kretskort

Produkt detalj

Type: 5G høyfrekvent PCB-kretskort

Lag: 6 lag

Materiale: Rogers

Platetykkelse: 1,6 mm

Kobber tykk: 1 oz

Overflatebehandling: gullvask, tykkelse: 0.05um

Ytre linjebredde / linjeavstand: 100 / 100um

Minste porediameter: 0,2 mm

Loddemaske: Blå

Silketrykk: Hvit

Substratmaterialet må ha utmerkede elektriske egenskaper, god kjemisk stabilitet, og tapet på underlaget med økningen av strømsignalfrekvensen må være svært lite, så viktigheten av høyfrekvente kort fremheves.

Høyfrekvente kretskortfunksjoner

1. Kravene til impedanskontroll er relativt strenge, og den relative linjebreddekontrollen er veldig streng, og den generelle toleransen er omtrent 2 prosent.

2. På grunn av den spesielle platen er vedheften til PTH-kobbersynking ikke høy. Vanligvis er det nødvendig å gjøre viaene og overflaten ru ved hjelp av plasmabehandlingsutstyr for å øke vedheften av PTH-hull-kobber og loddemotstandsblekk.

3. Ikke slip brettet før du lager loddemasken, ellers vil vedheften være svært dårlig, og den kan bare gjøres ru med mikro-erosjonsdrikk.

4. De fleste platene er PTFE-materialer, og det vil være mange grader ved forming med vanlige freser, derfor kreves det spesielle freser.

5. Høyfrekvent kretskort er et spesielt kretskort med høy elektromagnetisk frekvens. Generelt sett kan høyfrekvens defineres som frekvens over 1GHz.

Dens fysiske egenskaper, presisjon og tekniske parametere er svært krevende, og brukes ofte i anti-kollisjonssystemer, satellittsystemer, radiosystemer og andre felt.

Krav til høyfrekvent plateproduksjon

Høyfrekvente brett er et av de vanskeligste brettene, så det må oppfylle produksjonskravene så mye som mulig.

1. Boring

(1) Matehastigheten for boring bør være så lav som 180/S, og en ny boretupp bør brukes, og aluminiumsplater bør plasseres på over- og undersiden. Det er best å bore med en enkelt PNL.

(2) Konsentrert svovelsyre (helst ikke) kan brukes til PTH-hullprøven i 30 minutter

(3) Slipeplate og synkende kobberkrets produseres på samme måte som vanlig dobbeltsidig

(4) Spesiell oppmerksomhet: høyfrekvensplaten trenger ikke å fjerne limrester.

2. Loddemaske

(1) Hvis høyfrekvenskortet trenger grønn oljeprimer, er det ikke tillatt å slipe brettet før loddemasken, og stemple det røde stempelet i MI.

(2) Hvis høyfrekvensplaten må trykkes med grønn olje på underlaget, bør grønn olje skrives ut to ganger (for å hindre at den grønne oljen bobler på underlaget), og brettet skal ikke slipes etter etsing og tinn stripping, men kun lufttørket. For den første grunningen, bruk 43T-skjermen til å normalt skrive ut det segmenterte bakebrettet: 50 grader 50Min 75 grader 50Min 95 grader 50Min 120 grader 50Min 135 grader 50Min {{14}Min grader, eksponer med linjefilm, og slip deretter brettet etter utvikling. normal produksjon. Det må noteres i MI: det første basislaget er på linje med linjefilmen.

(3) Hvis grønn olje må trykkes på enkelte underlag på høyfrekvensplaten, og grønn olje ikke skrives ut på enkelte underlag, må det produseres en "grunningsfilm". Gjør en annen normal produksjon. Følgende bilde er en spesiell "grunnfilm" for 018212s behov.

Vær spesielt oppmerksom på de lignende 018092-substratene som ikke har grønn olje trykt på dem, og som bare kan skrive ut grønn olje én gang (se figuren nedenfor, den blå delen er det grønne oljevinduet), for å forhindre at den grønne oljen på underlaget være ute av stand til å utvikle seg etter den første grønne oljeprimeren. .

3. Sprayboks

Før du sprøyter form, tilsett baking ved 150 grader i 30 minutter før du sprayer form

4. Linjetoleranse

Linjebreddetoleransen uten krav er ±0.05 mm, og det er et krav om å lage den i henhold til kundens krav.

5. Plate

For å bruke spesifisert ark Se krav. Fordi prisen på brettet er dyrere, kan bare 1PNL åpnes hvis bare 1PNL kan åpnes.

Vanlige spørsmål

（1）Kunde: Hvor er bedriften din?

Beton: Vårt firma er i Shenzhen, Kina, velkommen til å besøke.

（2) Kunde: Hva er prisvilkårene dine?

Beton: Vanligvis FOB (gratis om bord), CIF (kostnadsforsikring og frakt), EXW.

(3) Kunde: Hvilke betalingsbetingelser godtar du?

Beton: Vi aksepterer vanligvis følgende betalingsbetingelser T/T, Western Union, Paypal, hvis beløpet er større, godtar vi også L/C etc. Du kan også fortelle oss betalingsmåten din!

(4) Kunde: Kan du produsere produktet i henhold til kundens design?

Beton: Velkommen til å sende oss design eller prøver, vi vil beregne kostnaden og enhetsprisen for deg så snart som mulig.

(5) Kunde: Hva er din MOQ?

Beton: Vår MOQ er 1 stk.

(6) Kunde: Hva med produktemballasjen?

Beton: Fleksibel emballasje i henhold til kundens spesifikke krav.
