Hva er PCB-plugghullsprosessen

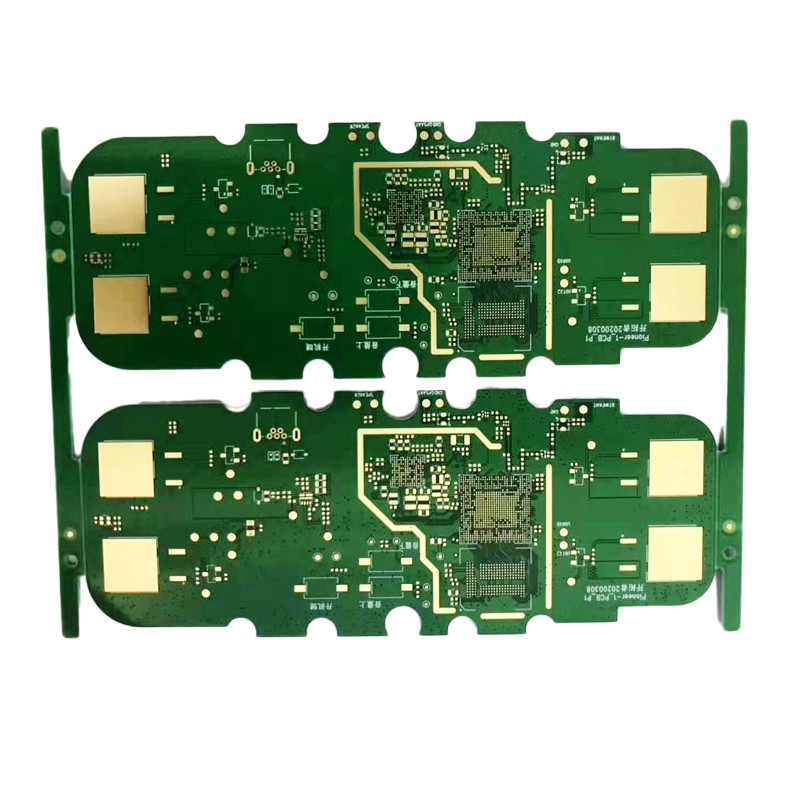

Under forutsetningen om at elektroniske produkter har en tendens til å være multifunksjonelle og komplekse, blir linjeavstanden til PCB-kort mindre og mindre, og hastigheten på signaloverføring er relativt forbedret. High-density integration (HDI) teknologi kan gjøre utformingen av sluttprodukter mer miniatyrisert. Sammenlignet med konvensjonell PCB-teknologi bruker HDI-kretskort tynnere linjebredde/avstand (mindre enn eller lik 2/2 mil), mindre vias (<0.15mm) and="" pads=""><0.4 mm),="" and="" higher="" pad="" density="" (="">20 pads/cm2). Hull i disken brukes ofte i HDI-kort, og det kreves at hullene i disken er fulle, så kravene til hullene i disken blir høyere og høyere. Slik som: Ingen loddemotstandsblekk skal komme inn i hullet, noe som forårsaker at tinnperler blir skjult i hullet. Når PCB er bølgeloddet, vil tinn passere gjennom komponentoverflaten fra via-hullet for å forårsake en kortslutning; ingen oljeeksplosjon, forårsaker SMT-lodding, etc.

Blekkplugghull: Blekkplugghullet brukes til vanlige gjennomgående hull i PCB. Etter at hullet er plugget, er overflaten blekk og vil ikke lede strøm. Vanligvis er kravene etter plugging av hullene: A. Det må være helt plugget; B. Det skal ikke være rødhet eller falsk kobbereksponering; C. Den skal ikke være for full og fremspringene skal være høyere enn putene som skal sveises ved siden av (det vil påvirke SMT-installasjonen). lim inn).

Harpiksplugghull (POFV): Harpiksplugghullet betyr ganske enkelt at etter at hullveggen er belagt med kobber, fylles via-hullet med epoksyharpiks, overflaten er polert, og deretter blir overflaten belagt med kobber, noe som er kostbart.

Blindhull (HDI) indre lag harpiksplugghull:

For noen persienne via-produkter, fordi tykkelsen på persienne-via-laget er større enn 0,5 mm, kan persienne-via ikke fylles ved å trykke på PP-lim, og harpiksplugging er også nødvendig for å fylle opp persiennen via for å unngå kobberfrie hull i blindviasene i den påfølgende prosessen. spørsmål.

Forskjellen mellom harpiksplugghull og grønt oljeplugghull:

Før harpikspluggingsprosessen ble populær, adopterte PCB-produsenter generelt blekkpluggingsprosessen med en relativt enkel prosess, men den grønne oljepluggingen vil krympe etter herding, noe som er utsatt for problemet med luft som blåser i luften, som ikke kan møte brukerens høy plumphet. Krev. Harpikspluggingsprosessen bruker harpiks for å tette blindhullene og deretter trykke dem, noe som perfekt løser ulempene forårsaket av de grønne oljeplugghullene, og balanserer tykkelseskontrollen til det presspassede dielektriske laget og fyllingen av det indre laget av blindhullet. motsetning mellom. Selv om harpikspluggingsprosessen er relativt kompleks i prosess og høy i kostnad, har den flere fordeler enn blekkplugging når det gjelder fylde og pluggkvalitet.
