Hva er de tre forsvarene for konform belegg på PCBA?

I virkeligheten, i et miljø som inneholder kjemikalier (som drivstoff, kjølevæske, etc.), vibrasjoner, fuktighet, saltsprut, fuktighet og høy temperatur, kan kretskort uten konformt belegg korroderes, mugg vokser og produsere problemer som kortslutning av bly til kretsfeil. Bruk av konformt belegg kan beskytte kretsen mot skade, og dermed forbedre påliteligheten til kretskortet, øke sikkerhetsfaktoren og sikre levetiden. Dette er viktigheten av konformt belegg.

I tillegg er en annen fordel med Conformal Coating at den kan forhindre lekkasje, og dermed tillate høyere effekt og tettere avstand på kortet, og dermed oppfylle formålet med komponentminiatyrisering.

Konformt beleggmateriale
I henhold til ulike behov finnes det mange typer Conformal Coating på markedet å velge mellom. Blant dem er de vanligste typene epoksyharpikskonformt belegg, akrylkonformt belegg og polyuretankonformt belegg.
Epoksyharpiks konformt belegg har høye elektriske isolasjonsegenskaper og mekanisk styrke og er mye brukt i elektroniske produkter. Belegningsprosessen inkluderer overflatebehandling, malingsbehandling, belegging, tørking og herding.
Først må PCB-kortet overflatebehandles for å fjerne urenheter og fett for å sikre at malingsfilmen fester seg. Bland deretter epoksyharpiksmalingen og fortynningsmiddelet i en viss andel for å lage malingen, og rør jevnt. Bruk deretter spray- eller dyppebelegg for å påføre malingen jevnt på PCB-kortet. Etter at belegget er fullført, må malingsfilmen tørke i en passende periode for å la den danne et sterkt beskyttende lag. Til slutt tørkes eller herdes den med et herdemiddel for å øke hardheten og korrosjonsbestandigheten til malingsfilmen.
Akryl konformt belegg er et konformt belegg med god isolasjon, fuktmotstand og kjemikaliebestandighet. Belegningsprosessen ligner på epoksyharpikskonform belegg, som også krever overflatebehandling, malingforberedelse, belegging, tørking og herding.
Polyurethane Conformal Coating er et konformt belegg med høy isolasjonsstyrke og korrosjonsbestandighet. Belegningsprosessen er litt forskjellig fra de to foregående. Før maling må fargen justeres fordi polyuretanmaling har et bredt spekter av fargealternativer. Ved belegg kan sprøytebelegg eller dyppebelegg brukes. Etter at belegget er ferdig, må det tørkes og herdes fullstendig.
Ulike typer Conformal Coating har noen fellestrekk i malingsprosessen, som overflatebehandling, malingspreparering, coating, tørking og herding. På grunn av forskjellige materialer vil imidlertid noen detaljer i belegningsprosessen være forskjellige.

Konform beleggprosessklassifisering
Den første er løsemiddelbasert Conformal Coating, som kan påføres med håndbørsting, håndsprøyting eller maskinsprøyting, og deretter tørkes ved romtemperatur eller herdes ved oppvarming. Løsemiddelbasert konform belegg inneholder en stor mengde løsemiddel, som har ulempene ved å være flyktig, høy i VOC (flyktige organiske forbindelser) og lavt flammepunkt. Derfor har den en sterk lukt, kan ikke slippes ut direkte, og er brannfarlig og eksplosiv. Det er best at arbeidsverkstedet er et lukket rom og gir personlig beskyttelse. Råvarer må også forvaltes bedre for å redusere bruksrisikoen. Samtidig er det nødvendig å øke utstyret for utslippsbehandling for å oppfylle miljøvernkravene. Filmtykkelsen etter belegg kontrolleres vanligvis til ca. 150um for våt film og 30um for tørr film. Er det for tykt er det bortkastet, og er det for tynt blir den beskyttende effekten dårlig.
Den andre typen er UV (ultrafiolett lys) Conformal Coating, som kan påføres med håndbørsting, håndsprøyting eller maskinsprøyting, og kan raskt herdes under UV-lys. Dens egenskaper er at den er nesten ikke-flyktig, inneholder ingen VOC, er ikke-brennbar og ikke-eksplosiv, oppfyller UL94 flammehemmende krav, og har sin egen fluorescens for enkel inspeksjon. Filmtykkelsen etter belegg kontrolleres vanligvis til ca. 80-100um for våt film og 60-80um for tørr film.
Den tredje typen er Parylene vakuumkonformt belegg, som bruker unikt vakuumdampavsetningsutstyr for å dyppe PCBA. Aktive små molekyler "vokser" et fullstendig konformt polymerfilmbelegg på overflaten av underlaget, slik at herdetiden er lengre. Det er preget av ingen blindveier i belegget, god beskyttelsesytelse, men lav beleggeffektivitet. Filmtykkelsen etter belegg er ca. 20um.
Conformal Coating prosesskrav og prosessspesifikasjoner

Krav til maling:
1. Tykkelse: Malingsfilmtykkelsen kontrolleres til 0.05 mm-0.15 mm. Tørrfilmtykkelse 25um-40um.
2. Sekundærbelegg: For å sikre tykkelsen på produkter med høye beskyttelseskrav, kan du vente til malingsfilmen stivner før du utfører sekundærbelegg (bestem om du skal utføre sekundærbelegg i henhold til etterspørselen).
3. Inspeksjon og reparasjon: Inspiser visuelt om det belagte kretskortet oppfyller kvalitetskravene, og reparer problemene. For eksempel, hvis pinner og andre beskyttede områder er farget med konformt belegg, kan du bruke en pinsett til å holde absorberende bomullsboller eller rene bomullsboller dyppet i vaskevann for å skrubbe dem rene. Når du skrubber, vær forsiktig så du ikke vasker av den vanlige malingsfilmen.
4. Komponenterstatning: Etter at malingsfilmen er herdet, hvis du ønsker å bytte ut komponenter, fortsett som følger:
(1) Bruk elektrisk ferrokrom for å lodde komponentene direkte, og bruk deretter bomullsklut dyppet i brettrensevann for å rengjøre materialet rundt loddeputen
(2) Lodding av erstatningskomponenter
(3) Bruk en pensel dyppet i konform antimaling for å belegge de sveisede delene, og la malingsfilmen tørke og stivne.
Operasjonelle krav:
1. Conformal Coating-arbeidsplassen er pålagt å være støvfri og ren, uten flygende støv. Det skal sørges for gode ventilasjonstiltak, og irrelevant personell har forbud mot å komme inn.
2. Bruk verneutstyr som masker eller gassmasker, gummihansker, kjemikaliebeskyttelsesbriller osv. under drift for å unngå skade på kroppen.
3. Etter at arbeidet er fullført, skal det brukte verktøyet rengjøres i tide, og beholderen som inneholder Conformal Coating skal lukkes og dekkes godt til.
4. Antistatiske tiltak bør tas for kretskort. Kretskort skal ikke plasseres oppå hverandre. Under belegningsprosessen bør kretskort plasseres horisontalt.
Kvalitetskrav:

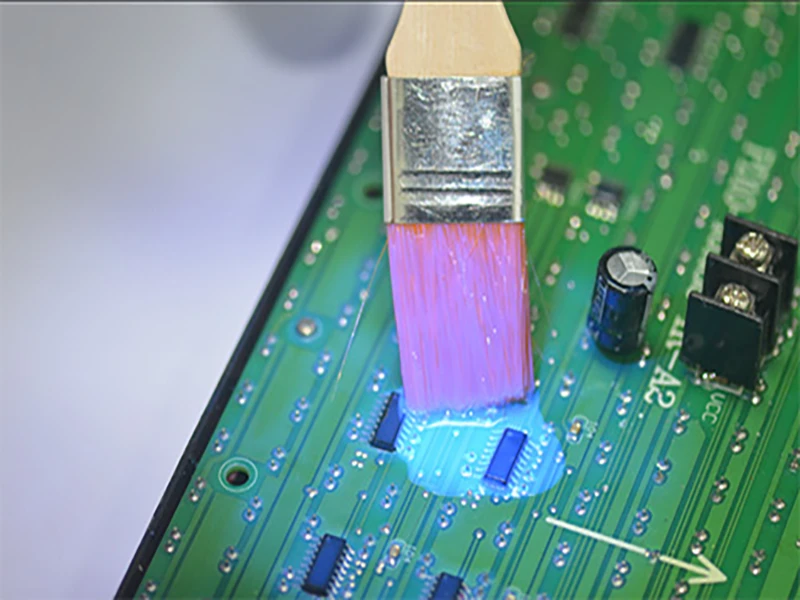

1. Det skal ikke være maling eller drypp på overflaten av kretskortet. Når du påfører maling med penselen, vær forsiktig så du ikke drypper på de lokalt isolerte delene.

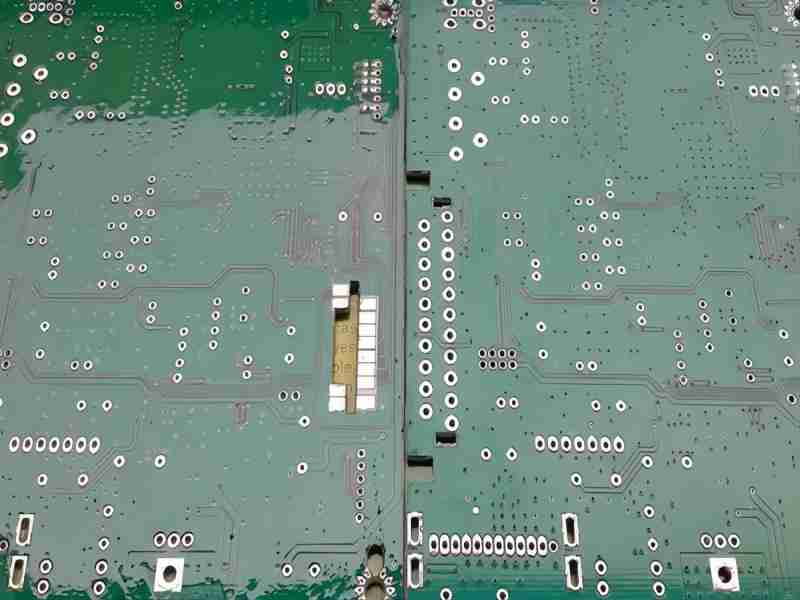

2. Det konforme belegget skal være glatt, lyst og jevnt i tykkelse for å beskytte overflaten på putene, brikkekomponentene eller lederne.
3. Det skal ikke være bobler, pinholes, krusninger, krympehull, støv og andre defekter og fremmedlegemer på overflaten av malingslaget og komponentene. Det skal ikke være pudder eller peeling. Merk: Ikke berør malingen når du vil før malingsfilmen er tørr. membran.
4. Delvis isolerte komponenter eller områder kan ikke belegges med Conformal Coating.
